installation mach mx sur 745 xl

[agri50300]

salut a tous comme le titre l'indique je suis en train de monter un mach mailleux sur mon 745 xl
mais le soucis c'est que j'entend de tout niveau branchement hydrolique alors je voudrais savoir ou je dois les brancher vraiment j'ai trois flexible 2 en pression et un retour et le retour je vois pas trop ou le mettre si vous pourrier m'aider en peut sa serai cool car la je patoge dans le semoule

si vous avait des photo sa serai le top

[thierry 1968]

BONSOIR

il faut savoir ci tu a un distributeur axillaire a mettre car ce que tu dit que tu branche un mach et cette pièces sert a décroché rapidement les flexibles entre le brancard et le tracteur

A +Thierry

[mlgbzh]

Il doit y avoir tout le bloc distributeur.
Tu as donc trois tuyaux sous le bloc, et 5 au dessus.
Il faut savoir si le "propilot" (distributeur est bien adapté à ton tracteur.
Il y a deux sorte: les "centre ouvert", et les "centre fermé".
Sur un 745, c'est un centre ouvert..

En suite, i faut brancher ton distributeur entre la pompe du tracteur et le distributeur auxilliaire d'origine (il y a une jonction sur le tuyau de pression de pompe qui le permet)
Le troisième tuyau est un retour libre (le plus gros) qui va soit au bouchon de vidage à l'arrière du bloc relevage ,soit par le dessus.

Je peux te faire des photos sur mon 845 S si tu veux, c'est pareil sauf la cabine.

[thierry 1968]

ci le tracteur est équipé d'un distributeur de frein de remorque et je le suppose donc il ne faut pas rien se branché avant celui ci

il faut alimenté le distributeur du chargeur après le distributeur de frein de remorque et faire la réalimentation du tracteur sur le tuyau que tu a défait et pour le retour il faut se branché sur le bouchon de vidange du bloc relevage

A + Thierry

[agri50300]

donc oui la je vois deja un peut mieux la mais j'ai deux tuyaux en alimentation du coup je le branche ou le deuxieme

si tu peut m'envoyer des photo mlgbzh je suis preneur

[mlgbzh]

Tu doit avoir une entrée et deux sorties.
Sinon, c'est pas le bon distri.

[CHBO]

normalement tu as un P, c'est l'alimentation du bloc que tu prend après la pompe ou le distri de freinage

ensuite il y a le T, c'est le retour libre qui doit retourné au réservoir

et enfin le troisième tuyau qui est la réalimentation et doit se brancher avant le distributeur de relevage / distributeurs auxilaires

c'est un bloc neuf ou d'occas? si c'est un d'occas, est il de couleur bleu?

[agri50300]

c"est un bloc d'occasion qui a servie 2 fois il etait monte sur un deutz 10006 mais il était séparer du tracteur c'est a dire que le tracteur avait un gros pompe sur la prise de force et qu'il avait une réserve auxiliaire

[ih 946]

le principal c'est qu'il ait une ligne a suivre et un retour : donc 3 flexible a brancher

A+

[1055 XL BZH]

Bonjour,

Je suis également en train d'installer un chargeur sur mon 1055 XL, mais j'ai quelques questions sur le branchement (qui doit être le même que sur un 745 XL).
J'ai un bloc hydraulique avec effectivement 3 flexibles, et j'ai une platine à rajouter à l'arrière à la suite des distributeurs d'origine avec 3 raccords. j'aurais voulu savoir si quelqu'un avait un plan avec l'indication des raccords sur cette platine?

Merci

[IH 844]

Bonsoir.

Pour relancer le sujet, quelqu'un aurait des photos, ou un schéma de branchement ?
Au dessus , on parle décentré fermé ou centre ouvert ?
Quelqu'un pourrait-il en dire plus ?

J'ai pour objectif de raccorder un mach 2000 sur un 844 pour un chargeur Mailleux 4085.

[lolof240]

Salut, le problème c'est de savoir si c'est un distributeur centre à suivre ou fermé...
Moi je téléphonerai à l'usine, il donne conseil facilement.

[lolof240]

Sinon fais des photos des branchements, il doit y en avoir 3 1 pression, 1qui repart alimenter la suite du circuit, le dernier qui va au réservoir pour prendre l'huile des vérins quand on descend

[IH 844]

Bonsoir.

Merci de votre retour.

Ce weekend j'ai démonté les flexibles et nettoyer le mach 2000

Premièrement, j'ai nettoyé les repères à l'arrière du mach et du mono levier. C'est beaucoup plus simple lorsque c'est propre .

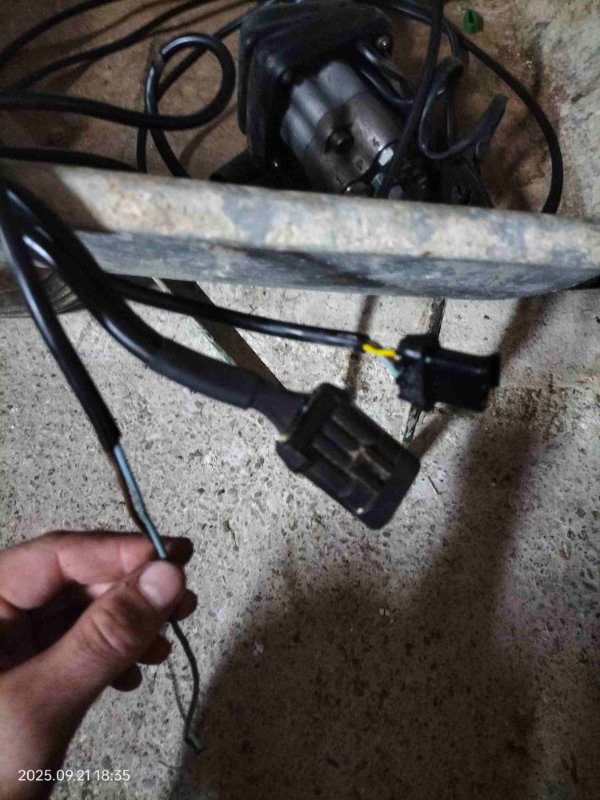

Ensuite, j'ai nettoyé les prise électrique.
Je suppose, les deux fils à gauche est lalim à raccorder sur le tracteur. Je pense mettre un fusible. Quel doit être le calibre de ce fusible.

La deuxième prise vas sur le mach et la 3 prise sur le monolevier.


[IH 844]

Pour le chargeur. Aujourd'hui j'ai 4 flexibles. Et je souhaite rajouter les deux tubes de la troisième fonction.
Cela me fera un total de 6 flexibles.

Aujourd'hui sur les 4 flexibles, je suppose que j'ai une alimentation pour le vérin de levé.
Et 3 flexibles pour le bennage qui passent par un boîtier.


La troisième fonction, devra t elle passer par le boîtier ?

Sur la platine mach 2000, il n'y a que 5 prises hydrauliques.


Comment brancher 6 flexibles sur 5 prises hydrauliques ?

Mailleux m'a envoyé la doc du mx 4085. Mais j'ai pas encore trop approfondie ma recherche entre cette fermé et centre ouvert.

Le dessous du mach 2000 que j'ai en ma possession.

Il y a bien 3 flexibles.
Un retour vers le réservoir, et d'après ce que j'ai compris, un flexible d'alimentation et un autre flexible pour réalimenter le circuit hydraulique du tracteur.

Si j'ai bien compris, on ouvre le circuit hydraulique du tracteur et on y insert le mach 2000.
L'insérer après l'alimentation de la prise hydraulique de freinage de la remorque et avant les distributeurs du tracteur et du relevage.
